Πώς να φτιάξετε τα δικά σας καλώδια Ethernet

Διαφήμιση

Όταν ζήτησα για πρώτη φορά να γίνω συγγραφέας εδώ στο MakeUseOf, ένα από τα πράγματα που πρότεινα και ήθελα να δω περισσότερα ήταν άρθρα με βάση το υλικό. Δεν σημαίνει απαραίτητα ότι πρέπει να καλύψουμε το νεότερο τύπο σκληρών δίσκων ή τους καλύτερους MP3 παίκτες εκεί έξω, όπως το blog Gizmodo αλλά απλώς θα πρέπει να δώσουμε συμβουλές για όλες τις πτυχές των υπολογιστών είτε είναι web based, βασισμένο στο λογισμικό είτε βασίζεται στο υλικό.

Ήθελα να σας παρουσιάσω, τους υπέροχους αναγνώστες μας, με προσβάσιμες και χρήσιμες συμβουλές για την πειρατεία του υλικού σας ελπίζουμε να επεκτείνετε την τεχνογνωσία σας ή να δημιουργήσετε το ενδιαφέρον σας για κάτι άλλο από αυτό που συνήθως καλύπτει το MakeUseOf. Έτσι, για το πρώτο άρθρο υλικού μου, είναι μόνο σωστό για μένα να επιλέξω ένα θέμα που πολλοί άνθρωποι θα γνωρίζουν με βάση την τεχνολογία που οι περισσότεροι άνθρωποι, αν όχι όλοι οι αναγνώστες μας, θα είχαν στα σπίτια τους: Ethernet καλώδια.

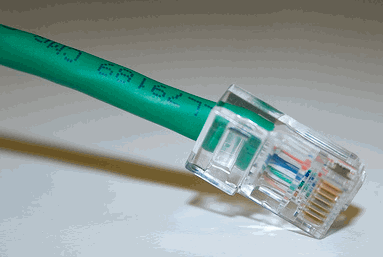

Τώρα ίσως να αναρωτιέστε γιατί θα πρέπει ποτέ να ξέρετε πώς να φτιάξετε τα δικά σας καλώδια Ethernet. Λοιπόν, επιτρέψτε μου να σας ρωτήσω αυτό: όταν κοιτάζετε το καλώδιο Ethernet σας, είναι spooled σε πηνία, επειδή είναι πάρα πολύ μεγάλο; Έχει πέσει η μικρή γλωττίδα στην κορυφή και έκανε το καλώδιο σας άχρηστο; Το καλώδιο σας φαίνεται εντελώς λεπτό, αλλά για κάποιο περίεργο λόγο, απλά δεν λειτουργεί; Λοιπόν, τότε αυτό το άρθρο μπορεί να σας φανεί χρήσιμο.

Όσον αφορά τον εαυτό μου, εργάζομαι σε ένα τεχνολογικό κέντρο που ασχολείται καθημερινά με καλώδια δικτύωσης και τα πωλούμε και στους πελάτες μας. Πολλά από αυτά τα καλώδια που πουλάμε είναι αυτά που κάνουμε και δοκιμάζουμε τον εαυτό μας, οπότε η γνώση του πώς να κατασκευάσουμε ένα καλώδιο Ethernet είναι μια απαραίτητη ικανότητα. Τώρα, θα περάσω αυτή την ικανότητα σε εσένα.

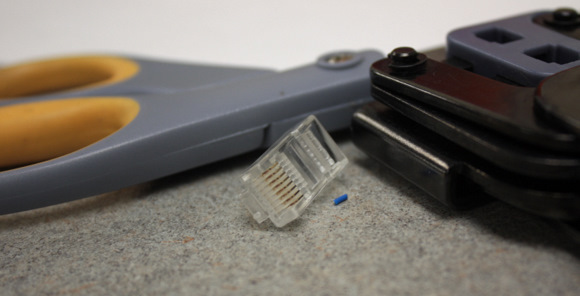

Υλικά:

1. Ενα ψαλίδι

2. Ένα εργαλείο πρεσαρίσματος Ethernet - δεν είναι πολύ ακριβό. Το κοίταξα στο διαδίκτυο, και μπορείτε να βρείτε μερικά για κάτω των δέκα δολάρια, αν και τα περισσότερα είναι γύρω από το εύρος των 15-20 δολαρίων.

3. Σύνδεση Ethernet - Δεν είναι πολύ ακριβό. Μια τσάντα πενήντα πηγαίνει για περίπου 9 δολάρια στον Αμαζόνιο.

4. Είτε α καρούλι καλωδίου cat5e, ή ένα υπάρχον καλώδιο Ethernet - Ενεργοποίηση Froogle, Έχω δει 100ft καρούλια του καλωδίου Cat5e πάει για μόλις $ 3.

Προαιρετικός: Συρματοπλέκτες. Απλώς χρησιμοποιώ ψαλίδια.

Πρώτα απ 'όλα, αν απλά συντομεύετε το καλώδιο σας, θα πρέπει να κόψετε το καλώδιο σας για όσο χρονικό διάστημα χρειάζεται, καθώς και δύο ή τρία εκατοστά επιπλέον, σε περίπτωση που δυσκολευτείτε. Εάν κάνετε ένα εντελώς νέο καλώδιο από ένα καρούλι, στη συνέχεια κόψτε το καλώδιο σας με ένα περιθώριο περίπου τεσσάρων έως έξι ίντσες. Αν απλώς αντικαθιστάτε τη φίσα, απλώς κόψτε τη φίσα.

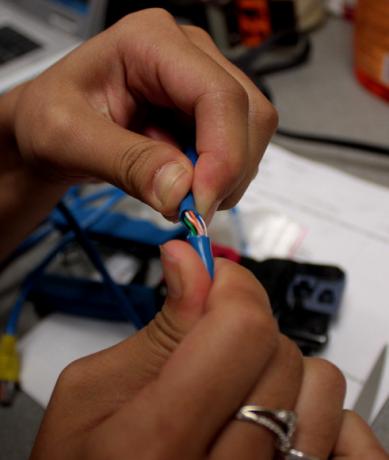

Τώρα που έχετε ένα καθαρό, κομμένο καλώδιο, πρέπει να κάνετε μια τομή περίπου μια ίντσα κάτω. Μπορείτε να χρησιμοποιήσετε έναν κοπτικό καλωδίων ειδικά κατασκευασμένο για να κόβετε καλώδια Ethernet, αλλά προτιμώ να χρησιμοποιήσω μόνο ένα ψαλίδι. Να είστε πολύ προσεκτικοί για να μην παραβλέψετε κανένα από τα καλώδια στο εσωτερικό, όμως, ή θα χρειαστεί να κόψετε ολόκληρο το πράγμα και να ξεκινήσετε ξανά. Κάντε κάποιες ρηχές τομές σε όλη την διαδρομή και, στη συνέχεια, τραβήξτε το ελαστικό περίβλημα. αυτός είναι ο ασφαλέστερος τρόπος να κόψετε το περίβλημα χωρίς να καταστρέψετε τα εσωτερικά καλώδια.

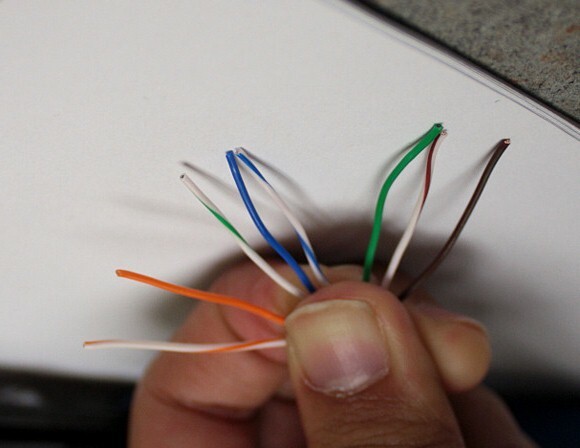

Όπως μπορείτε να δείτε, το περίβλημα περιέχει τέσσερα σετ από δύο συνεστραμμένα καλώδια, ένα συμπαγές χρώμα και ένα ριγωτό χρώμα. Αφού τραβήξετε τελείως το περίβλημα, ξετυλίξτε τα καλώδια ο ένας από τον άλλο και ισιώστε τα όσο καλύτερα μπορείτε με τα δάχτυλά σας. Χρησιμοποιώντας ένα εργαλείο σε αυτό το σημείο θα ήταν πολύ επικίνδυνο, διότι δεν θα θέλατε να διακινδυνεύσετε να καταστρέψετε τα εσωτερικά καλώδια.

Στην παραπάνω εικόνα, μπορείτε να δείτε τη σειρά που χρειάζονται τα καλώδια. Εάν δεν μπορείτε να πείτε ξεκάθαρα από την εικόνα, η σειρά πρέπει να είναι από αριστερά προς τα δεξιά, άσπρο / πορτοκαλί, πορτοκαλί, άσπρο / πράσινο, μπλε, άσπρο / μπλε, πράσινο, λευκό / καφέ, καφέ. Εκκενώστε τα καλώδια και σιγουρευτείτε ότι είναι όσο το δυνατόν πιο ευθεία και στη συνέχεια τα σύρετε έτσι ώστε τα σύρματα να βρίσκονται επίπεδη το ένα δίπλα στο άλλο, διατηρώντας τη σειρά που τα διατάξατε. Τοποθετήστε τον αντίχειρά σας σταθερά πάνω από τα παραγεμισμένα καλώδια, ενώ τα τοποθετείτε αποτελεσματικά.

Σε αυτό το σημείο, αν οι άκρες των συρμάτων δεν είναι ακόμη μεταξύ τους, τραβήξτε τους έτσι ώστε οι άκρες να σχηματίζουν μια ευθεία γραμμή, αλλά προσέξτε να μην κόψετε πάρα πολύ. Θα χρειαστείτε λίγο πλεόνασμα καλωδίου για να πιέσετε το βύσμα, όπως θα δείτε αργότερα.

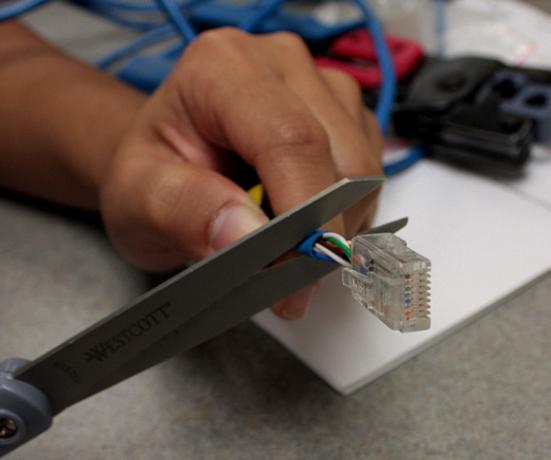

Τώρα, σηκώστε τη φίσα σας και βεβαιωθείτε ότι η επίπεδη πλευρά είναι στραμμένη προς τα πάνω. Αν κοιτάξετε τον συνδετήρα, μπορείτε να δείτε ότι υπάρχει μια ξεχωριστή υποδοχή για κάθε σύρμα στο άκρο του συνδετήρα. Κρατώντας τον αντίχειρά σας πολύ σταθερά πάνω από τα καλώδια, σπρώξτε τα καλώδια στον συνδετήρα, προσέχοντας πολύ να μην αφήσετε τα καλώδια να γλιστρήσουν ή να μην ευθυγραμμιστούν.

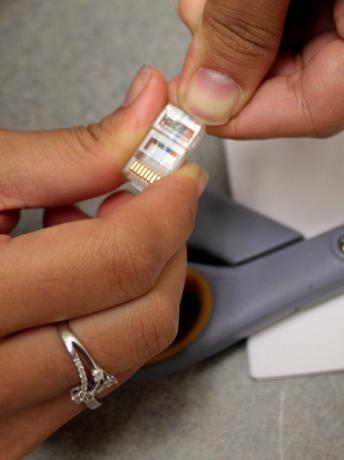

Συνεχίστε να πιέζετε τα καλώδια έως ότου τα άκρα αγγίζουν την επάνω άκρη του συνδετήρα. Κοιτάξτε μέσα από το άκρο του συνδετήρα, και αν μπορείτε να δείτε τα εσωτερικά χάλκινα πανιά όλων των καλωδίων, τότε έχετε πιέσει τα καλώδια αρκετά μακριά. Διαφορετικά, μπορείτε να προσπαθήσετε να προσαρμόσετε το μη ευθυγραμμισμένο καλώδιο χρησιμοποιώντας ένα ζευγάρι λαβίδων ή πένσες ή να βγάλετε ολόκληρο το μάκτρο και να προσπαθήσετε ξανά.

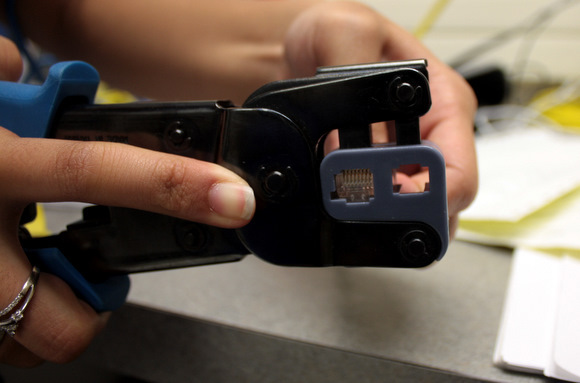

Μόλις βεβαιωθείτε ότι όλα τα καλώδια είναι σωστά τοποθετημένα στον σύνδεσμο, συνδέστε το βύσμα στην αντίστοιχη οπή στο καλώδιο Ethernet. Πιέστε όσο πιο σκληρά είναι δυνατόν και θα πρέπει να ακούσετε ένα κομμάτι πλαστικών ρωγμών. Οι περισσότεροι πρεσαριστές Ethernet έχουν μια ελατήριο που, όταν ενεργοποιείται με συμπίεση, δεν απελευθερώνεται μέχρι να εφαρμοστεί αρκετή πίεση. Διαφορετικά, απλώς πιέστε τόσο σκληρά όσο μπορείτε για περίπου 10-20 δευτερόλεπτα και, στη συνέχεια, εξετάστε το Ethernet σας.

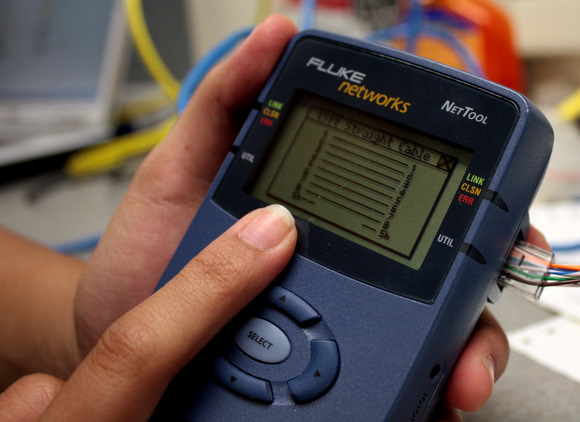

Τώρα, ολοκληρώσατε σχεδόν την κατασκευή του καλωδίου Ethernet. Το τελευταίο βήμα είναι να το δοκιμάσουμε. Εάν διαθέτετε ένα εργαλείο δικτύου, τότε μπορείτε να ελέγξετε αν το Ethernet είναι καλωδιωμένο σωστά χρησιμοποιώντας το εργαλείο δικτύου. Στην εικόνα, όλες οι γραμμές είναι παράλληλες και αδιάκοπες, εκτός από την τελευταία, και αυτό υποδηλώνει ένα σωστά ενσύρματο και λειτουργικό Ethernet. Εάν ένα ή περισσότερα σύρματα διασταυρώνονται με άλλα σύρματα, τότε ίσως τοποθετήσετε τα χρωματιστά σύρματα σε λάθος πριν να τα σπρώξετε στο βύσμα ή τα σύρματα να ρυθμιστούν ξανά κατά την τοποθέτησή τους συνδετήρα. Εάν μία ή περισσότερες από τις γραμμές είναι σπασμένες, τότε από τα χρωματιστά σύρματα σας είναι είτε κατεστραμμένα, είτε δεν ωθούνται αρκετά μακριά στο σύνδεσμο.

Εάν δεν έχετε ένα εργαλείο δικτύου, ο ευκολότερος τρόπος για να δοκιμάσετε το νέο καλώδιο Ethernet είναι να το συνδέσετε, όπου κανονικά θα συνδέσετε το καλώδιο Ethernet για να έχετε μια ενσύρματη σύνδεση στο internet. Ελέγξτε αν το διαδίκτυο συνδέεται και εάν δεν το κάνει, θα πρέπει να αποκόψετε το κεφάλι και να προσπαθήσετε ξανά. Διαφορετικά, περιηγηθείτε λίγο και γιορτάστε, επειδή μόλις κάνατε το πρώτο καλώδιο Ethernet! (από την άλλη πλευρά, αν κάνετε ολόκληρο το νέο καλώδιο από την αρχή, θα χρειαστεί να τοποθετήσετε ένα σύνδεσμο στο άλλο άκρο χρησιμοποιώντας τις ίδιες οδηγίες, προτού σας επιτρέψει να γιορτάσετε)

Ίσως βρήκατε αυτό το άρθρο διαφωτιστικό και σκέφτηκε ότι θα μπορούσε να είναι ένα ενδιαφέρον έργο Σαββατοκύριακου για να το δοκιμάσετε. Ίσως νομίζετε ότι αυτή είναι απλώς άχρηστη γνώση που δεν θα τεθεί ποτέ σε χρήση. Είτε έτσι είτε αλλιώς, θα θέλαμε να μάθουμε τι πιστεύετε για αυτά τα άρθρα υλικού και τι θα θέλατε να δείτε από εμάς στο μέλλον. Αφήστε μας τα σχόλιά σας και πείτε μας από πού να πάμε από εδώ!
