Κατασκεύασα έναν υπολογιστή οικιακού κινηματογράφου χαμηλού κόστους και υψηλής απόδοσης με την ολοκαίνουργια νέα πλατφόρμα AM1, την οποία μπορείτε να διαβάστε για εδώ Δημιουργία και δώρο με προϋπολογισμό HTPC Media CenterΚατασκευάσαμε ένα κέντρο πολυμέσων HTPC κάτω των 400$ αλλά ενεργειακά αποδοτικό με Ubuntu. Τώρα, το χαρίζουμε. Διαβάστε περισσότερα . Η τεχνολογία APU παίρνει το επίκεντρο στην πλατφόρμα AM1, παρέχοντας ταυτόχρονα CPU και GPU σε ένα πακέτο. Τα εξαρτήματα AM1 απαιτούν λιγότερο χώρο και χρειάζονται λιγότερα έξοδα από τους συμβατικούς επεξεργαστές της Intel και της AMD. Οι χαμηλότερες απαιτήσεις ισχύος ανοίγουν την πόρτα στην τεχνολογία picoPSU, η οποία επιτρέπει 96 τοις εκατό αποτελεσματική μετατροπή της ισχύος από τον τοίχο στον υπολογιστή σας. Επιπλέον, η πλατφόρμα προσφέρει καλές επιδόσεις ως επιτραπέζιος υπολογιστής, HTPC ή ακόμα και ελαφρύ Steam rig, σε αναλύσεις κονσόλας.

Ωστόσο, οι DIYers πρέπει να γνωρίζουν τα στοιχεία της πλατφόρμας AM1, ιδιαίτερα τα ενσωματωμένα γραφικά της (γνωστά ως APU). Η καρδιά και η ψυχή ενός σύγχρονου κέντρου πολυμέσων είναι η ικανότητά του να ωθεί ψηφιακό περιεχόμενο στις τηλεοράσεις. Ο σχεδιασμός της πλατφόρμας AM1 ωθεί περισσότερα εξαρτήματα στην ίδια την APU, επιτρέποντας στους κατασκευαστές να κάνουν μεγάλη έκπτωση στις μητρικές πλακέτες. Οι πλακέτες AM1 κοστίζουν μόλις 29,99 $. Το σύστημα προσφέρει επίσης χαμηλότερη κατανάλωση ενέργειας από τις περισσότερες εκδόσεις προϋπολογισμού. Η μέση κατασκευή θα απαιτήσει περίπου 30 watt σε όλη την κανονική λειτουργία. Το χαμηλό κόστος, η μέτρια απόδοση και η ενεργειακή απόδοση το καθιστούν ιδανική πλατφόρμα για επεξεργασία κειμένου, συστήματα κέντρου πολυμέσων και πολλά άλλα.

Αυτό το άρθρο καλύπτει τα διάφορα στοιχεία, με προτάσεις, για τη δημιουργία ενός κέντρου πολυμέσων που βασίζεται σε AM1 ή μιας επιφάνειας εργασίας παραγωγικότητας γραφείου. Παρουσιάζω επίσης την πλατφόρμα AM1 με τρία δείγματα build.

Δημιουργήστε θεωρήσεις

Η πλατφόρμα AM1 ειδικεύεται σε έναν μικρό, αλλά αποτελεσματικό, αριθμό ρόλων. Λάβετε υπόψη τους ακόλουθους περιορισμούς κατασκευής: μικρού μεγέθους παράγοντες, περιορισμένες θύρες SATA και περιορισμένη διαθεσιμότητα προγραμμάτων οδήγησης.

Παράγοντες Μικρής Μορφής

Οι μητρικές AM1 διατίθενται μόνο σε δύο μεγέθη: mini-ITX (mITX) και microATX (mATX). Από ό, τι μπορώ να πω, η μόνη διαφορά μεταξύ μιας πλακέτας microATX και mini-ITX είναι ο αριθμός των διαθέσιμων υποδοχών PCIe. Οι πλακέτες mITX διαθέτουν μία υποδοχή PCIe 2.0 x16 (ταχύτητα τετάρτου), ενώ οι πλακέτες mATX προσφέρουν τουλάχιστον ένα PCIe και ένα PCIe 2.0 x16 (ταχύτητα τετάρτου). Η θύρα PCIe 2.0 ταχύτητας τετάρτου είναι ηλεκτρικά καλωδιωμένη για τον παράγοντα μορφής x16, αλλά λειτουργεί στο ένα τέταρτο της ταχύτητας. Για παράδειγμα:

Μονή θύρα mITX PCIe 2.0 x16 (ταχύτητα τετάρτου):

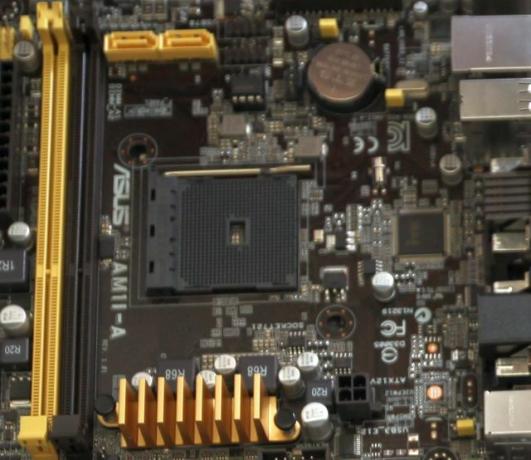

mATX PCIe + PCIe 2.0 x16 (ταχύτητα τετάρτου):

Θύρες SATA

Από τη σχεδίασή τους, οι μητρικές κάρτες vanilla AM1 διαθέτουν μόνο δύο θύρες SATA III. Αυτό περιορίζει τους ρόλους που μπορεί να εκπληρώσει η πλατφόρμα AM1 – για παράδειγμα, τα περισσότερα κέντρα πολυμέσων χρειάζονται μόνο μία ή δύο θύρες SATA. Ένας διακομιστής αρχείων, από την άλλη πλευρά, μπορεί να απαιτεί περισσότερες μονάδες δίσκου. Για μικρές θήκες mITX ή mATX, αυτό δεν παρουσιάζει μεγάλο πρόβλημα, καθώς η περιορισμένη διαθεσιμότητα χώρου σε μικρότερες θήκες απαγορεύει περισσότερες από λίγες μονάδες δίσκου.

Μερικές μητρικές πλακέτες περιλαμβάνουν πρόσθετες θύρες SATA, αλλά χρησιμοποιούν προγράμματα οδήγησης που ενδέχεται να μην λαμβάνουν υποστήριξη Linux. Επομένως, για καλύτερη συμβατότητα με Linux, θα πρέπει να επιλέξετε μια μητρική πλακέτα με δύο θύρες SATA και χωρίς πρόσθετα περιθώρια. Διαφορετικά μπορεί να χρειαστείτε Windows 8. Σύμφωνα με πληροφορίες, οι χρήστες των Windows 7 αντιμετώπισαν προβλήματα σε ορισμένες μητρικές πλακέτες AM1.

Διαθεσιμότητα προγράμματος οδήγησης

Με λίγα λόγια, δύο είδη λειτουργικών συστημάτων μπορούν να εγκατασταθούν, out-the-box, με λίγα προβλήματα: Linux, στον πιο πρόσφατο πυρήνα (τι συμβαίνει με Ubuntu 14.04 Χρήστες Ubuntu: Δείτε πώς να κάνετε αναβάθμιση σε 14.04, "Trusty Tahr"Χρησιμοποιείτε το Ubuntu; Δείτε πώς μπορείτε να αποκτήσετε την πιο πρόσφατη έκδοση. Διαβάστε περισσότερα ?) και Windows 8 – οι παλαιότερες εκδόσεις των Windows απαιτούν πρόσθετα προγράμματα οδήγησης για σωστή εγκατάσταση – πολλοί κατασκευαστές πλακών δεν υποστηρίζουν το AM1. Θα υποστήριζα τις εκδόσεις Linux έναντι άλλων, αν και η υποστήριξη προγραμμάτων οδήγησης APU Linux της AMD τείνει να υστερεί σε σχέση με αυτή που είναι διαθέσιμη για εκδόσεις Windows 8. Ως αποτέλεσμα, μπορείτε να περιμένετε υψηλότερη κατανάλωση ενέργειας και θερμότητας. Σε κάποιο βαθμό, οι χρήστες μπορεί να παρατηρήσουν ορισμένα προβλήματα με την προσωρινή μνήμη πλαισίων κατά την προσπάθεια ροής βίντεο υψηλής ευκρίνειας, εάν χρησιμοποιούν Linux και προγράμματα οδήγησης ανοιχτού κώδικα. Ευτυχώς, η AMD διαθέτει τα ιδιόκτητα προγράμματα οδήγησης της για λήψη (δείτε παρακάτω).

• Linux/Ubuntu: Για αναπαραγωγή Full HD, θα πρέπει να εγκαταστήσετε το Κέντρο Ελέγχου Καταλύτη, το οποίο η AMD καθιστά διαθέσιμο μέσω του Κέντρου Λογισμικού Ubuntu. Μπορείτε επίσης να κάνετε λήψη των προγραμμάτων οδήγησης απευθείας από την AMD. Δεν προτείνω την εγκατάσταση των προγραμμάτων οδήγησης ανοιχτού κώδικα, καθώς δεν εκτελούνται τόσο καθαρά όσο τα ιδιόκτητα προγράμματα οδήγησης της AMD. Από την άλλη πλευρά, τα προγράμματα οδήγησης ανοιχτού κώδικα καταναλώνουν λιγότερη ισχύ σύμφωνα με αναφορές από το πεδίο. Μπορεί επίσης να χρειαστεί να επεξεργαστείτε το αρχείο διαμόρφωσης για να γεμίσετε Ήχος HD σε HDMI. Δεν ήταν πολλή δουλειά, αλλά διαφορετικά μπορεί να αντιμετωπίσετε προβλήματα ποιότητας ήχου.
• παράθυρα 8: Με τα Windows 8, η αναπαραγωγή και η απόδοση θα έχουν απρόσκοπτη αίσθηση και δεν θα χρειαστεί καν να εγκαταστήσετε πρόσθετα προγράμματα οδήγησης. Προτείνω να κατεβάσετε το Catalyst Control Center της AMD, αν και θα βελτιώσει την απόδοση. Επιπλέον, τα προγράμματα οδήγησης διαχείρισης ενέργειας των Windows 8 θα βελτιώσουν την κατανάλωση ενέργειας κατά αρκετά watt – και ως αποτέλεσμα το σύστημά σας θα λειτουργεί πιο δροσερό.

Τα εξαρτήματα

Η κατασκευή ενός υπολογιστή βασισμένου σε πλατφόρμα AM1 απαιτεί βασική κατανόηση της συναρμολόγησης ενός υπολογιστή. Έχουμε γράψει για την κατασκευή του δικού σας υπολογιστή. Αυτή η ενότητα καλύπτει τις ιδιαιτερότητες της κατασκευής στην πλατφόρμα AM1 και τα επιμέρους εξαρτήματα που θα χρειαστείτε.

Επιλογές APU και RAM

Από τον Μάιο του 2014, υπάρχουν έξι AM1 APU. Τι είναι μια APU, ρωτάτε; Οι APU συνδυάζουν έναν επεξεργαστή γραφικών (GPU) με μια κεντρική μονάδα επεξεργασίας (CPU). Υπάρχει συνέργεια σε αυτήν τη σύζευξη: οι APU απαιτούν λιγότερη ισχύ από τις αυτόνομες «διακριτές» GPU. Απαιτούν επίσης λιγότερο χώρο στη θήκη. Σε αντίθεση με τις διακριτές GPU, οι οποίες περιλαμβάνουν συγκολλημένη μνήμη, οι APU ορίζουν ένα μεταβλητό τμήμα της μνήμης του συστήματος, ή RAM, στην APU. Οι χρήστες μπορούν να διαμορφώσουν τις APU τους ώστε να χρησιμοποιούν από 512 MB μνήμης RAM έως 2 GB. Οι APU μπορούν να παράγουν καλύτερη απόδοση σε πολλά παιχνίδια με ταχύτερη RAM.

Ταχύτητα RAM και Διπλό κανάλι: Δυστυχώς, η τεχνολογία AM1 δεν υποστηρίζει μνήμη δύο καναλιών. Αυτό περιορίζει το εύρος ζώνης, αλλά συνολικά δεν προκαλεί μεγάλη μείωση στην απόδοση. Η τεχνολογία AM1 επί του παρόντος μεγιστοποιεί επίσης τις ταχύτητες DDR3 1600 MHz. Λαμβάνοντας υπόψη αυτούς τους παράγοντες, μπορείτε να δημιουργήσετε ένα σύστημα AM1 σταθερής απόδοσης χρησιμοποιώντας ένα ενιαίο stick μνήμης 4 GB (χάρη στον χρήστη MUO Howard για τη διόρθωση).

Υποδοχές APU: Οι APU AM1 έρχονται επίσης "υποδοχή", που σημαίνει ότι μπορείτε να αλλάξετε την APU με άλλη όταν κυκλοφορήσουν οι αναβαθμίσεις. Αυτή τη στιγμή, το Άθλον 5350 βρίσκεται στην κορυφή της ιεραρχίας της APU, αλλά με την πάροδο του χρόνου η AMD πιθανότατα θα κυκλοφορήσει μέσω του AM1+, ακολουθούμενη από την AM2. Δεδομένου του προηγούμενου ιστορικού της AMD, οι APU AM1+ θα λειτουργούν σε υποδοχές AM1. Δεν θα λειτουργούν σε υποδοχές AM2 – επομένως οι χρήστες θα πρέπει να λάβουν μια επιλογή αναβάθμισης το 2015. Όλες οι APU χρησιμοποιούν 25 Watt.

• Άθλον 5350 @ 2,0 GHz: Το 5350 έρχεται με την ενσωματωμένη GPU Radeon HD8400, επίσης γνωστή ως Radeon R3 — 64,29 $ μέσω Αμαζόνα
• Άθλον 5150 @ 1,6 GHz: Το 5150 έρχεται επίσης με το Radeon HD8400 (R3) — 51,99 $ μέσω MacMall
• Sempron 2650 @ 1,45 GHz: Το 2650 συνοδεύεται από το Radeon 8240. Σε αντίθεση με τα αδέρφια του, το 2650 προσφέρει μόνο υποστήριξη διπλού πυρήνα — 31 $ μέσω Αμαζόνα
• Sempron 3850 @ 1,3 GHz: Το 3850 συνοδεύεται από το Radeon 8280. Είναι τετραπύρηνος — 36 $ μέσω Αμαζόνα

Επιλογές μητρικής πλακέτας

Οι μητρικές AM1 διατίθενται σε δύο μορφές: mini-ITX ή micro-ATX. Η μικρότερη από τις δύο, το mini-ITX (mITX), διαφέρει στο ότι έχει μόνο μία υποδοχή PCIe, ενώ οι πλακέτες mirco-ATX (mATX) προσφέρουν δύο – η μία αργή και η άλλη γρήγορη. Από ό, τι γνωρίζω, υπάρχουν περίπου δώδεκα πλακέτες AM1, με τιμή από 30 έως περίπου 60 $. Οι πλακέτες διαφοροποιούνται η μία από την άλλη προσθέτοντας χαρακτηριστικά, όπως παράλληλες θύρες, θύρες mini-PCIe, πρόσθετες θύρες SATA και περισσότερα – ωστόσο, οι χρήστες θα αντιμετωπίσουν προβλήματα συμβατότητας προγραμμάτων οδήγησης όταν επιχειρούν να εγκαταστήσουν το Linux σε πλακέτες με επιπλέον δυνατότητες.

Ακολουθούν μερικές πρόσθετες σανίδες, μαζί με πρόσθετες δυνατότητες:

• ASRock AM1B-ITX mini-ITX: Σειριακή θύρα — 39,99 $ μέσω Newegg
• ASRock AM1H-ITX mini-ITX: DC-In — 58,99 $ μέσω Newegg
• MSI AM1I mini-ITX: mini-PCIe (δυνητικά προβλήματα Linux) — 35,99 $ μέσω Newegg
• Gigabyte GA-AM1M-S2H microATX: Υποδοχή PCIe 2.0 x16 — 39,99 $ μέσω Newegg
• ASUS AM1I-A mini-ITX: Undervolting, overclocking, καλή συμβατότητα Linux — 47,09 $ μέσω Επόμενη Αποθήκη
• Biostar AM1ML microATX: Υποδοχή PCIe 2.0 x16 — 32,99 $ μέσω Newegg

Όσον αφορά τις πλακέτες mATX, πιστεύω ότι η υποδοχή PCIe 2.0 x16 προσφέρει λίγα, καθώς η χρήση μιας διακριτής κάρτας γραφικών κλείνει τα ενσωματωμένα γραφικά. Εκτός και αν υπάρχει ειδικός λόγος, οι περισσότερες εκδόσεις λαμβάνουν καλύτερη αξία από τη συναρμολόγηση με χρήση mITX, παρά το ελαφρώς υψηλότερο κόστος της πλακέτας. Συνολικά, οι πλακέτες mITX ταιριάζουν σε μικρότερες θήκες και απαιτούν μικρότερο μήκος καλωδίου για την πραγματοποίηση συνδέσεων.

Επιλογές υπόθεσης

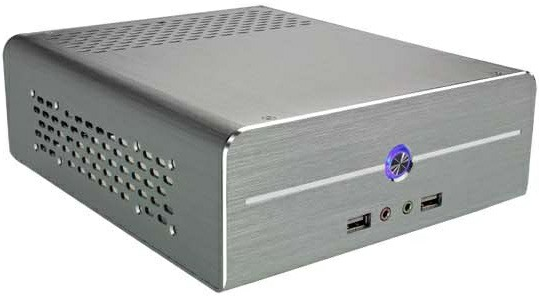

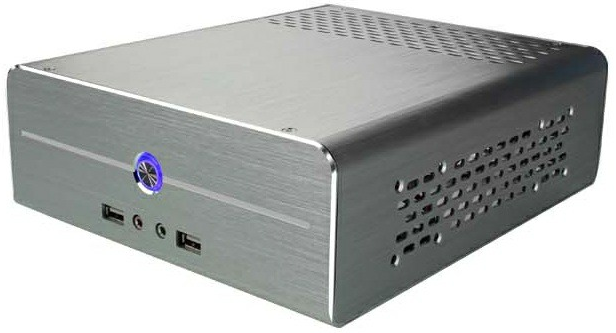

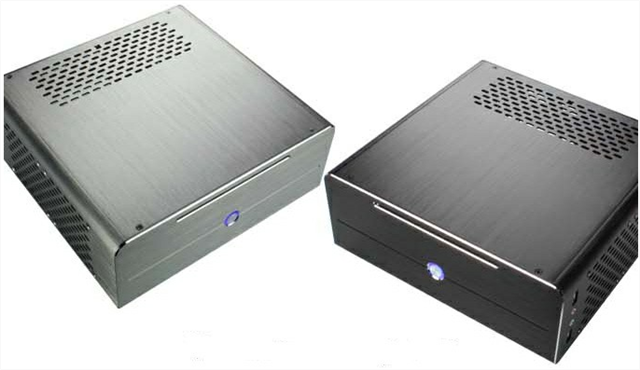

Πριν αγοράσετε τη θήκη, βεβαιωθείτε ότι το ύψος της μπορεί να χωρέσει τον εσωτερικό ανεμιστήρα 65 mm. Δύο θήκες, που προσφέρουν επίσης ενσωματωμένα picoPSU, είναι το Realan E-i5 και το Realan E-i7. Το E-i5 περιλαμβάνει επίσης χώρο για δύο μονάδες 2,5″, ενώ το E-i7 μπορεί να χωρέσει μια λεπτή μονάδα DVD. Συνιστώ την επιλογή τροφοδοσίας 60 watt, εάν χρησιμοποιείτε μονάδα SSD. Για όσους χρησιμοποιούν μηχανικούς δίσκους, ίσως χρειαστεί να αναβαθμίσετε το τροφοδοτικό. Οι σκληροί δίσκοι μπορούν να χρησιμοποιούν περίπου 25 watt ισχύος κατά την εκκίνηση, ανάλογα με τη σχεδίασή τους.

Θήκες mITX:

• Antec ISK110-VESA (τροφοδοτικό picoPSU 90 watt) — 74,72 $ μέσω Αμαζόνα
• Antec ISK-300-150 (τροφοδοτικό 150 watt) — 79,99 $ μέσω Αμαζόνα
• Realan E-i5 (τροφοδοτικό picoPSU 60 watt, με δυνατότητα αναβάθμισης σε 120 watt) — 99,99 $ μέσω EcoSmartPC
• Realan E-i7 (τροφοδοτικό picoPSU 84 watt, με δυνατότητα αναβάθμισης σε 120 watt) — 119,99 $ μέσω EcoSmartPC

Περιπτώσεις mATX:

• Θήκη Rosewill (τροφοδοτικό 300 watt) — 49,99 $ μέσω Αμαζόνα
• Θήκη Sentey (τροφοδοτικό 250 watt) — 39,99 $ μέσω Αμαζόνα
• Θήκη Apex MI-008 (τροφοδοτικό 250 watt) — 49,24 $ μέσω Αμαζόνα

Παροχή ηλεκτρικού ρεύματος

Εάν δεν θέλετε να χρησιμοποιήσετε ένα ενσωματωμένο τροφοδοτικό, μπορείτε να αγοράσετε ένα που ταιριάζει με τις διαστάσεις της θήκης σας. Οι κατασκευαστές θήκης θα δηλώσουν τον παράγοντα μορφής ή τις φυσικές διαστάσεις που απαιτούνται από την περίπτωση. Οι θήκες μικρού μεγέθους θα χρησιμοποιούν τροφοδοτικά picoPSU, TFX, SFX ή "microATX" (στην πραγματικότητα δεν υπάρχει παράγοντας μορφής γνωστός ως microATX, για τροφοδοτικά). Πρέπει να σημειώσω ότι τόσο τα τροφοδοτικά TFX όσο και τα SFX χρησιμοποιούν γενικά μικρότερους ανεμιστήρες, οι οποίοι περιστρέφονται με μεγαλύτερες ταχύτητες, προκαλώντας επιπλέον θόρυβο. Η καλύτερη μονάδα, από άποψη τιμής, παραμένει το picoPSU. Θυμηθείτε τους ακόλουθους κανόνες για τα picoPSU: Χρησιμοποιούν περιορισμένα και ποικίλα είδη υποδοχών. Εάν ένα picoPSU δεν έχει τις απαιτούμενες υποδοχές, θα χρειαστεί να αγοράσετε έναν διαχωριστή ή έναν προσαρμογέα.

Προαιρετικά εξαρτήματα

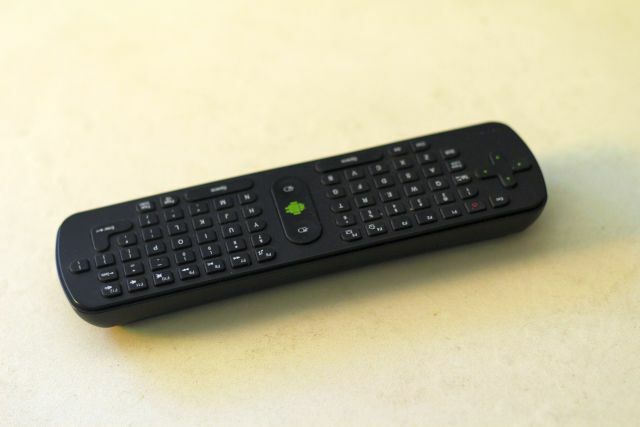

Ποντίκια αέρα: Συνιστώ ανεπιφύλακτα να αγοράσετε ένα τηλεχειριστήριο κέντρου πολυμέσων — το αγαπημένο μου: an Air Mouse. Επιτρέπει τον έλεγχο του ποντικιού σας μέσω επιταχυνσιομέτρων. Η κίνηση από το χέρι που κρατά το τηλεχειριστήριο μετακινεί επίσης τον κέρσορα στην οθόνη. Επίσης, ίσως θελήσετε να σκεφτείτε μια ασύρματη κάρτα USB ή PCIe. Ωστόσο, έχετε κατά νου ότι οι θήκες χαμηλού προφίλ θα απαιτούν κάρτες PCIe χαμηλού προφίλ.

Τηλεχειριστήριο υπερύθρων: Τα τηλεχειριστήρια υπερύθρων χρησιμοποιούν το υπέρυθρο φάσμα για να στείλουν εντολές στην τηλεόρασή σας. Απαιτούν δέκτη υπερύθρων, ο οποίος μπορεί είτε να ενσωματωθεί σε μια συμβατή θήκη είτε να λειτουργήσει από ένα dongle USB. Τα τηλεχειριστήρια υπερύθρων προσφέρουν μερικές φορές «καθολική» συμβατότητα, που σημαίνει ότι μπορούν να ελέγξουν μια τηλεόραση και Το HTPC σας. Επίσης, δεν υποφέρουν από τους ίδιους περιορισμούς εύρους ζώνης με τα τηλεχειριστήρια που λειτουργούν με WiFi. Από την άλλη πλευρά, δεν αισθάνονται τόσο καλά όσο ένα Air Mouse.

Προσαρμογέας WiFi διπλής ζώνης: Εάν το μηχάνημά σας μεταδίδει κυρίως περιεχόμενο βίντεο, ελέγξτε αν ο ασύρματος δρομολογητής σας προσφέρει υποστήριξη διπλής ζώνης. Τι είναι ένας ασύρματος δρομολογητής διπλής ζώνης Πώς οι δρομολογητές διπλής ζώνης μπορούν να λύσουν τα προβλήματα ασύρματης λειτουργίας σαςΗ χρήση ενός δρομολογητή που υποστηρίζει το πρότυπο διπλής ζώνης μπορεί να αυξήσει σημαντικά τις ταχύτητες του Wi-Fi σας σε πολλές περιπτώσεις. Διαβάστε περισσότερα ? Με λίγα λόγια, βοηθά στη ροή περιεχομένου με μεγαλύτερες ταχύτητες, με πολύ λιγότερες παρεμβολές.

Συμβουλές οικοδόμησης με την πλατφόρμα AM1

Πρώτα, βεβαιωθείτε ότι έχετε διαβάσει πώς να το κάνετε κατασκευάσει έναν υπολογιστή Πώς να φτιάξετε τον δικό σας υπολογιστήΕίναι πολύ ευχάριστο να φτιάχνεις τον δικό σου υπολογιστή. όσο και εκφοβιστικό. Αλλά η ίδια η διαδικασία είναι στην πραγματικότητα αρκετά απλή. Θα σας καθοδηγήσουμε σε όλα όσα πρέπει να γνωρίζετε. Διαβάστε περισσότερα .

Δεν θα μπω στις μικρολεπτομέρειες της κατασκευής Η/Υ. Η διαδικασία κατασκευής για την πλατφόρμα AM1 δεν διαφέρει σε μεγάλο βαθμό από άλλες. Εκτός από την απόκλιση από τον σφιγκτήρα της CPU της AMD, η συναρμολόγηση ενός υπολογιστή AM1 δεν απαιτεί ειδικές γνώσεις. Θα εξηγήσω εν συντομία τη σημαντική αναχώρηση.

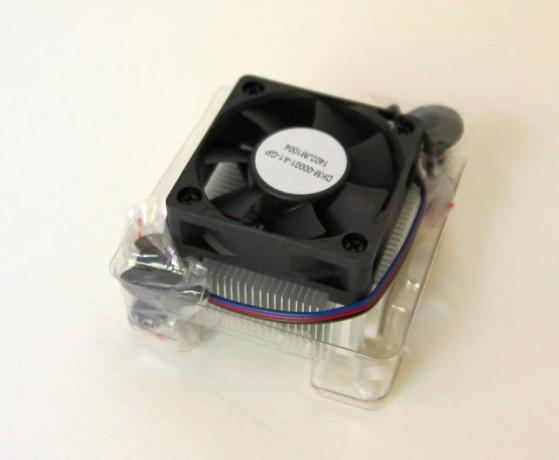

Η υποδοχή AM1 (η οποία είναι μια νέα υποδοχή FS1b) έχει περισσότερα κοινά με την υποδοχή LGA1150 της Intel παρά με την υποδοχή της AMD. Χρησιμοποιεί δύο καρφίτσες με ελατήριο. Ουσιαστικά, κουμπώνετε τον συνδυασμό ψύκτρας-ανεμιστήρα σε δύο πλαστικούς οδηγούς. Στη συνέχεια, τοποθετείτε τον συνδυασμό ψύκτρας/ανεμιστήρα πάνω από την υποδοχή της CPU, ευθυγραμμίζοντας τους οδηγούς με τις οπές στη μητρική πλακέτα.

Οι πλαστικοί οδηγοί με ελατήριο απαιτούν λίγη δύναμη για να εισαχθούν στις οπές της ψύκτρας. Βεβαιωθείτε ότι έχετε ευθυγραμμίσει τις λαβές των στύλων οδηγών με την ψύκτρα, καθώς δεν χωρούν μέσα από τις οπές στη μητρική πλακέτα. Στη συνέχεια, σπρώξτε τους οδηγούς μέσα από τις οπές στη μητρική πλακέτα, που περιβάλλουν την υποδοχή APU. Μόλις ωθηθούν μέχρι τέρμα, τοποθετήστε τις μακρύτερες ακίδες μέσα από το κέντρο των στύλων οδηγών, οι οποίοι θα ασφαλίσουν την ψύκτρα στη θέση της. Υπάρχουν δύο από αυτά, οπότε φροντίστε να κάνετε ένα κάθε φορά.

Διαμόρφωση BIO/UEFI

Δεν θα χρειαστεί να κάνετε πολλά στο BIOS/UEFI (αναφέρεται ως UEFI). Απλώς φορτώστε τη βελτιστοποιημένη προεπιλογή, ορίστε ένα προφίλ RAM και, στη συνέχεια, ορίστε την ποσότητα μνήμης RAM που θέλετε να χρησιμοποιήσετε ως συμπλήρωμα της APU σας. Στη συνέχεια αποθηκεύστε και βγείτε. Μπορεί να καταλήξετε να χρειαστεί να διαμορφώσετε τις ρυθμίσεις CMS (για λόγους συμβατότητας), σε "Άλλο λειτουργικό σύστημα" αντί για "Windows 8", εάν κάνετε μια έκδοση Linux.

Τρία Δείγματα Κατασκευών

Συνέθεσα τρία δείγματα κατασκευών για όσους θέλουν να δημιουργήσουν ένα από τα τρία στερεότυπα μοντέλα: Ένα εξαιρετικά χαμηλού κόστους Linux streaming HTPC, ένα "deluxe" Linux HTPC και ένα φιλικό προς το περιβάλλον Windows 8 streaming HTPC, desktop και ελαφρύ Steam Κουτί.

Εξαιρετικά χαμηλού κόστους ροής Linux HTPC

• APU: AMD Sempron 2650 — 31 $ μέσω Αμαζόνα
• Μητρική πλακέτα: Biostar AM1ML mATX — 35,99$ μέσω MacMall

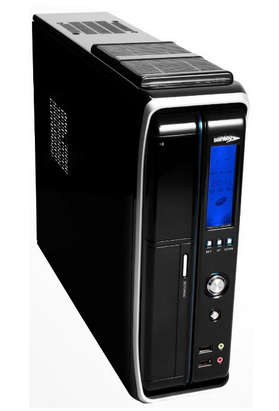

• Τροφοδοτικό + θήκη: Sentey mATX με τροφοδοτικό — 39,99$ μέσω Αμαζόνα
• ΕΜΒΟΛΟ: ADATA XPG V1.0 1600 MHz 4 GB — 34,99 $ μέσω Tiger Direct
• Σκληρός δίσκος: ADATA Premiere Pro SP600 SSD — 36,99 $ μέσω Αμαζόνα
• Λειτουργικό σύστημα: Ubuntu 14.04 LTS — 0,00 $ μέσω Ubuntu
• Συνολικό κόστος: $178.96

Το συγκεκριμένο μοντέλο αξιοποιεί το χαμηλό κόστος κατασκευής της πλατφόρμας AM1 και της APU διπλού πυρήνα Sempron 2650. Ωστόσο, για λίγα μόνο δολάρια παραπάνω, οι κατασκευαστές μπορούν να ανταλλάξουν τον τετραπύρηνο Sempron 3850, με ενσωματωμένη GPU υψηλότερης βαθμολογίας (το οποίο προτείνω να κάνετε). Αν και δεν είναι τόσο ενεργειακά αποδοτικό όσο τα αδέρφια του, λόγω της ενεργά ψύξης του τροφοδοτικού του, εξακολουθεί να προσφέρει πολύ χαμηλή κατανάλωση ενέργειας.

Deluxe Linux mini-ITX HTPC

• APU: AMD Athlon 5350 — 59,84 $ μέσω SuperBiiz
• Μητρική πλακέτα: ASRock AM1B-ITX mini-ITX — 39,99 $ μέσω Newegg

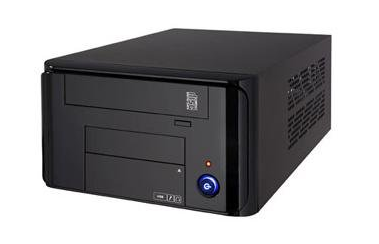

• Τροφοδοτικό + θήκη: Realan E-i7 με picoPSU 84 watt — 119,99 $ μέσω EcoSmartPC
• ΕΜΒΟΛΟ: ADATA XPG V1.0 4 GB 1600 MHz RAM — 34,99 $ μέσω Tiger Direct
• Σκληρός δίσκος: 120 GB PNY XLR8 SSD — 59,99 $ μέσω Newegg
• Τηλεχειριστήριο: Air Mouse — 19,99 $ μέσω Αμαζόνα
• Ασύρματη συσκευή: TP-LINK 802.11b/g/n 2.4/5.0GHz — 21,99 $ μέσω Αμαζόνα
• Μονάδα DVD: Λεπτό DVD — LiteOn 21,99 $ μέσω Newegg
• Λειτουργικό σύστημα: Ubuntu 14.04 LTS — Δωρεάν μέσω Ubuntu
• Συνολικό κόστος: $378.78

Παρόλο που αναφέρομαι σε αυτό το παράδειγμα ως μοντέλο "deluxe", στην πραγματικότητα, είναι αναμφισβήτητα μια κατασκευή χαμηλού προϋπολογισμού. Συμπεριέλαβα επίσης ένα Air Mouse, το οποίο λειτουργεί εξαιρετικά ως ποντίκια/πληκτρολόγια κέντρου πολυμέσων, ένα ασύρματο USB διπλής ζώνης προσαρμογέας και μια λεπτή μονάδα DVD για χρήση με την ελαφρώς μεγαλύτερη θήκη Realan E-i7 HTPC, η οποία περιλαμβάνει ένα λεπτό DVD θυρίδα.

Ενώ το συνολικό κόστος κυμαίνεται γύρω στα $400, έχετε αισθητική ποιότητα, απόδοση ισχύος και φορητότητα. Άφησα συγκεκριμένα τη συμβατότητα Blu-Ray, καθώς προσθέτει ένα γελοίο ποσό γενικών εξόδων. Αλλά θα πρέπει να κάνει σχεδόν ό, τι απαιτείται από ένα κέντρο πολυμέσων, συμπεριλαμβανομένης της αναπαραγωγής DVD, της εξομοίωσης παιχνιδιού και των ελαφρών παιχνιδιών Steam ή Desura.

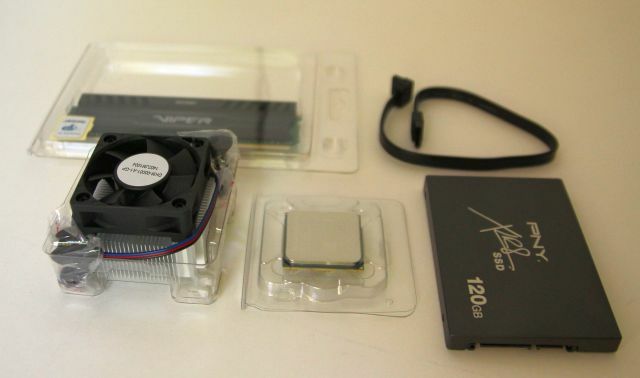

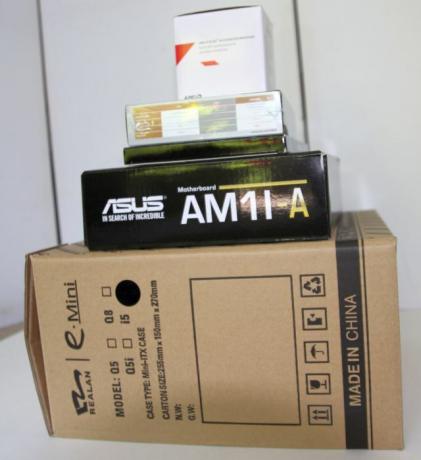

Φιλικό προς το περιβάλλον Windows 8 HTPC Build

• APU: Athlon 5350 — 59,84 $ μέσω SuperBiiz
• Μητρική πλακέτα: ASUS AM1I-A — 47,09 $ μέσω Επόμενη Αποθήκη
• Τροφοδοτικό + θήκη: Realan E-i5 — 99,99 $ μέσω EcoSmartPC
• ΕΜΒΟΛΟ: ADATA XPG V1.0 1600 MHz 4 GB — 34,99 $ μέσωTiger Direct
• Σκληρός δίσκος: PNY XLR8 SSD 120 GB — 59,99 $ μέσω Newegg
• Λειτουργικό σύστημα: Windows 8.1 OEM — 99,99 $ μέσω Newegg
• Συνολικό κόστος: $401.89

Η συγκεκριμένη κατασκευή ισχύει για τη χαμηλότερη δυνατή ισχύ. Χρησιμοποιεί μονάδα δίσκου στερεάς κατάστασης (τι είναι ένας SSD; Πώς λειτουργούν οι μονάδες δίσκου στερεάς κατάστασης;Σε αυτό το άρθρο, θα μάθετε ακριβώς τι είναι οι SSD, πώς λειτουργούν και λειτουργούν πραγματικά οι SSD, γιατί οι SSD είναι τόσο χρήσιμοι και το ένα σημαντικό μειονέκτημα των SSD. Διαβάστε περισσότερα ) και Windows 8, καθώς τα προγράμματα οδήγησης των Windows 8 επιβαρύνουν λιγότερο από τα προγράμματα οδήγησης Linux. Η πλακέτα ASUS επιτρέπει την υποβολτοποίηση - που αναφέρεται ως "Μετατόπιση τάσης" στο UEFI/BIOS της πλακέτας ASUS. Χρησιμοποιεί επίσης 96 τοις εκατό αποδοτικό τροφοδοτικό. Θα πρέπει να χρησιμοποιεί κάπου μεταξύ 15 και 25 watt.

Λαμβάνοντας υπόψη ότι πρόκειται για μια κατασκευή χαμηλότερης ισχύος, εσείς θα μπορούσε σκεφτείτε να χρησιμοποιήσετε RAM χαμηλής τάσης. Ωστόσο, η RAM χαμηλής τάσης δεν εξοικονομεί πολύ σε συνολική ισχύ. Και θα μπορούσε ενδεχομένως να προκαλέσει πρόβλημα σε συνδυασμό με μια μητρική πλακέτα AM1, η οποία σύμφωνα με πληροφορίες πάσχει από δύσκολη συμβατότητα RAM.

συμπέρασμα

Στην κατασκευή μου, η πλατφόρμα AM1 προσφέρει τον σωστό συνδυασμό συμβατότητας Linux, απόδοσης ισχύος και προσιτότητας. Με το Ubuntu 14.04 LTS, μπορείτε επίσης να δημιουργήσετε ένα υπέροχο HTPC για λιγότερο από 200 $. Δεν θα συνιστούσα να ξοδέψετε περισσότερα από 300 $ (ή 400 $ εάν θέλετε άδεια Windows), αλλά για οποιονδήποτε Θέλοντας είτε ένα κέντρο πολυμέσων Ubuntu είτε έναν επιτραπέζιο υπολογιστή προσανατολισμένο στην παραγωγικότητα, σκεφτείτε να δημιουργήσετε με το AM1 πλατφόρμα.
