Θέλετε να γευτείτε τα διακοσμητικά σας Halloween φέτος; Μάθετε πώς να κάνετε τα μάτια LED για λιγότερο από $ 5 σε αυτό το πρόγραμμα αρχαρίων ηλεκτρονικών.

Πρόκειται για ένα διασκεδαστικό έργο που μπορεί να ολοκληρωθεί σε μια ώρα. Αν έχετε ένα Σετ εκκίνησης Arduino Τι περιλαμβάνεται σε ένα κιτ εκκίνησης Arduino; [Επεξηγήσεις MakeUseOf]Έχω προηγουμένως παρουσιάσει το υλικό ανοικτού κώδικα Arduino εδώ στο MakeUseOf, αλλά θα χρειαστείτε κάτι περισσότερο από το πραγματικό Arduino για να χτίσετε κάτι από αυτό και να αρχίσετε πραγματικά. Arduino "εκκίνησης kit" είναι ... Διαβάστε περισσότερα μπορεί να έχετε ήδη πολλά από αυτά τα στοιχεία, αλλά μην ανησυχείτε, δεν χρειάζεται Arduino. Το τελικό αποτέλεσμα είναι ένα σύνολο LED μάτια με μπαταρία που μπορείτε να ρίξετε μέσα στους θόλους ή σε άλλα αντικείμενα.

Εδώ είναι αυτό που μοιάζουν στο σκοτάδι:

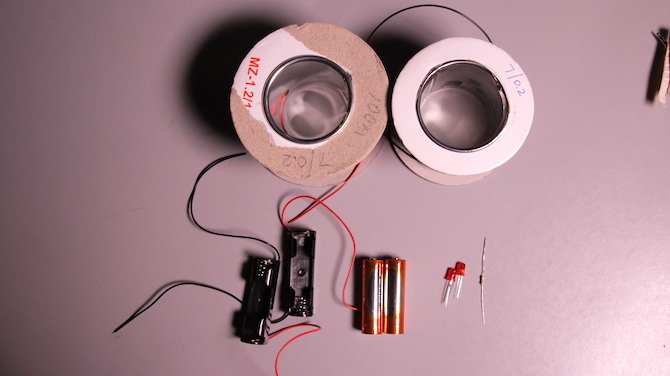

Ο, τι χρειάζεσαι

• 2 x 5 mm κόκκινα LED ($5.27/50) [Ηνωμένο Βασίλειο]
• 1 x 27 Ohm αντίσταση ($6.16/100)
• 3 μπαταρίες ΑΑ
• 1 x Διακόπτης SPDT ($11.78/20) [Ηνωμένο Βασίλειο]
instagram viewer
• Ποικιλία σωληνώσεων θερμοσυρρίκνωσης ($ 6.29 / σύνολο) [Ηνωμένο Βασίλειο]
• Ποικιλία 7 / 0.2 συρμάτινα καλώδια($ 8.99 / σύνολο) [Ηνωμένο Βασίλειο]

Συνολικό κόστος: 44,44 δολάρια. Αυτό δεν είναι ακόμη κοντά στα $ 5!

Λοιπόν, το πρόβλημα με την αγορά ηλεκτρονικών εξαρτημάτων σε απευθείας σύνδεση είναι ότι παίρνει πολύ δαπανηρό εάν θέλετε μόνο ένα ή δύο. Είναι πολύ καλύτερη επιλογή για να αγοράσετε πολλά από κάθε αντικείμενο. Αυτά τα μέρη είναι αρκετά για να κάνουν 20 σύνολα ματιών, με συνολικό κόστος 2.22 δολάρια το καθένα! Καταλήγετε επίσης με κάποια ανταλλακτικά για μελλοντικά έργα - πάντα καλό. Βεβαιωθείτε ότι έχετε δει αυτά ηλεκτρονικές ιστοσελίδες εκμάθησης Ξεκινήστε με DIY Ηλεκτρονικά Έργα με Αυτές τις Εκπαιδευτικές ΤοποθεσίεςΗ οικοδόμηση των περίεργων ιδεών μας δεν ήταν ποτέ τόσο εύκολη. Τώρα είναι η ώρα να μάθετε ηλεκτρονικά DIY, και αυτά είναι οι κορυφαίοι συνιστώμενοι πόροι μας για να κάνουμε ακριβώς αυτό. Διαβάστε περισσότερα για περισσότερες ιδέες έργων.

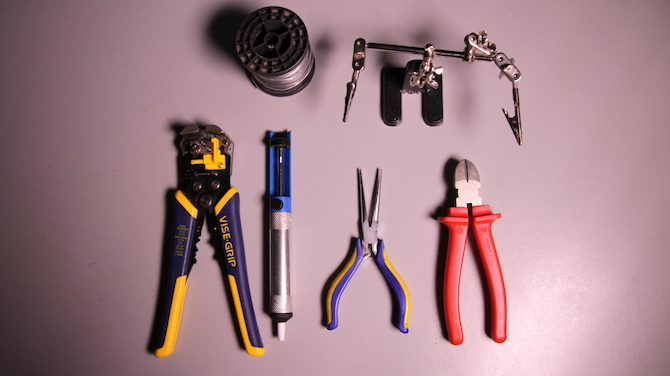

Εργαλεία

Θα χρειαστείτε μερικά βασικά εργαλεία για αυτό το έργο. Θα μπορούσατε να περάσετε με ταινίες και καλώδια, αλλά αυτό δεν θα έκανε μια πολύ αξιόπιστη σύνδεση.

• Συρματοκόπτης
• Πένσες βελόνας
• Συρμάτινα καλώδια
• Συγκόλληση-κόψιμο
• Κόλλα μετάλλων
• Συγκόλληση σιδήρου
• “Χέρια βοηθείας” (Ηνωμένο Βασίλειο)

Μην ανησυχείτε αν δεν ξέρετε πώς να κολλήσετε, σας δείξαμε πως να ξεκινήσεις Μάθετε πώς να κολλήσετε με αυτές τις απλές συμβουλές και έργαΕίστε λίγο εκφοβισμένοι από τη σκέψη ενός ζεστού σιδήρου και λιωμένου μετάλλου; Εάν θέλετε να αρχίσετε να εργάζεστε με ηλεκτρονικά, θα πρέπει να μάθετε να κολλήσετε. Ας βοηθήσουμε. Διαβάστε περισσότερα . Μπορεί να έχετε ήδη πολλά από αυτά τα εργαλεία και μπορείτε να τα αποκτήσετε χωρίς να τα έχετε όλα, ωστόσο είναι μια απλή επιλογή που πρέπει να είναι συρραπτικά της εργαλειοθήκης σας.

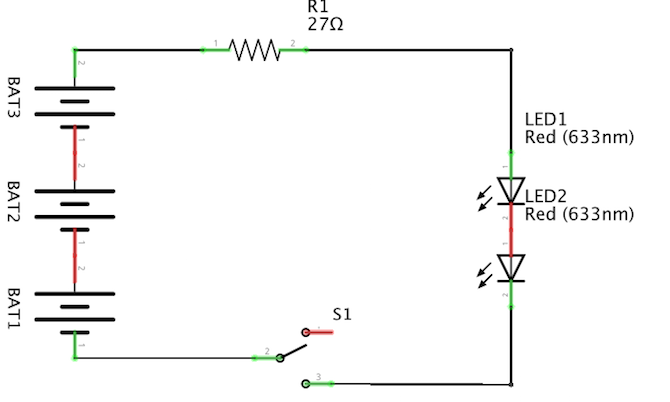

Το Κύκλωμα

Αυτό είναι ένα απλό κύκλωμα - μην νιώθετε εκφοβισμένο από αυτό. Συνδέονται τρεις μπαταρίες AA σειρά (το ένα μετά το άλλο). Κάνοντας αυτό αυξάνει την τάση στα 4.5V (κάθε μπαταρία AA είναι 1.5V). Σύνδεση των μπαταριών στο παράλληλο θα αυξήσει το ρεύμα αντ 'αυτού - αυτό δεν είναι απαραίτητο, καθώς η ελάχιστη τάση που απαιτείται για το φως ενός μόνο LED είναι περίπου 1,8V-2,4V, κάτι παραπάνω από μία μπαταρία.

Απαιτείται ένας αντιστάτης για να περιορίσετε το ρεύμα που πηγαίνει στα LED. Ποτέ μην συνδέετε μια ενδεικτική λυχνία απευθείας στην τροφοδοσία, συνήθως θα καούν. Υπάρχει ένας ορισμένος τύπος για τον υπολογισμό της απαιτούμενης αντιστάσεως (αν και οι οδηγήσεις συχνά θα ανεχθούν μια μικρή διαφορά). Αυτή η ιστοσελίδα είναι λαμπρό για τον υπολογισμό του τι χρειάζεστε. Εάν θέλετε να χρησιμοποιήσετε περισσότερες λυχνίες LED ή διαφορετική ρύθμιση μπαταρίας, καταχωρίστε τα παρακάτω στοιχεία:

• Τάση τροφοδοσίας (4.5v σε αυτή την περίπτωση, από 3 x 1.5v μπαταρίες)
• Πτώση τάσης κατά μήκος των LED - αυτό είναι συνήθως μεταξύ 1,8V και 2,4V
• Επιθυμητό ρεύμα LED - συνήθως 20mA
• Αριθμός συνδεδεμένων λυχνίων LED

Το λιανικό εμπόριο που αγοράζετε από τις λυχνίες LED σας θα δηλώνει συχνά αυτές τις προδιαγραφές. Τύπος κάντε κλικ για να υπολογίσετε για να αποκτήσετε την τιμή αντίστασης που χρειάζεστε.

Τέλος, ο διακόπτης απλά μετατρέπει το κύκλωμα ΕΠΙ και ΜΑΚΡΙΑ ΑΠΟ. Δεν χρειάζεται να το χρησιμοποιήσετε, αν και θα εξοικονομήσει τη διάρκεια ζωής της μπαταρίας όταν δεν χρησιμοποιείται.

Καλωδίωση επάνω

Πρώτον, βεβαιωθείτε ότι δεν υπάρχουν μπαταρίες στις υποδοχές μπαταριών! Μπορεί να είναι επικίνδυνο να θερμάνετε πάρα πολύ τις μπαταρίες. Συνδέστε τους συγκρατητήρες της μπαταρίας, πηγαίνοντας από το κόκκινο προς το μαύρος προς το το κόκκινο. Θα πρέπει να έχετε ένα κόκκινο και μαύρο καλώδιο (ένα σε κάθε άκρο του κυκλώματός σας μέχρι στιγμής) "ελεύθερο" για το υπόλοιπο κύκλωμα.

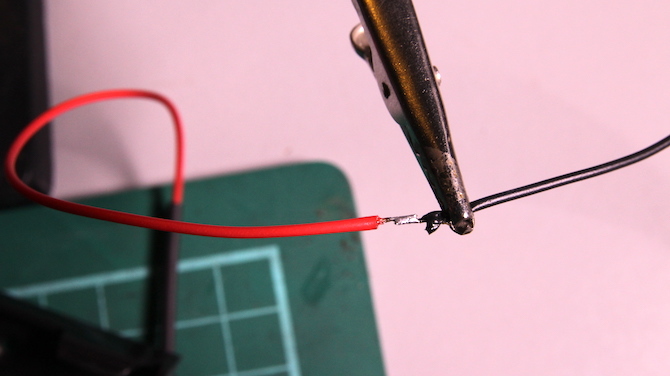

Βεβαιωθείτε ότι έχετε κόψει ένα κομμάτι θερμικής συρρίκνωσης σωλήνα και να γλιστρήσει πάνω από το σύρμα πριν ξεκινάτε τη συγκόλληση. Θέλετε ένα κομμάτι με διάμετρο μόνο ελαφρώς μεγαλύτερο από το σύρμα σας - αυτό θα παράγει μια ωραία σφιχτή "ενώνει" όταν θερμαίνεται. Μην θερμαίνετε τη σωλήνωση ακριβώς ακόμα.

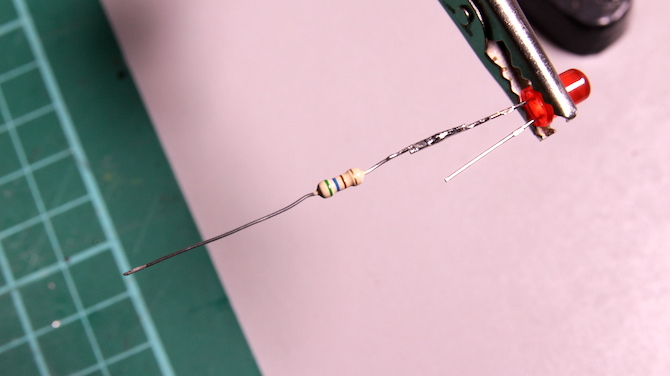

Τώρα κολλήστε την αντίσταση στο άνοδος (μακρύ, θετικό πόδι) σε μία από τις αντιστάσεις.

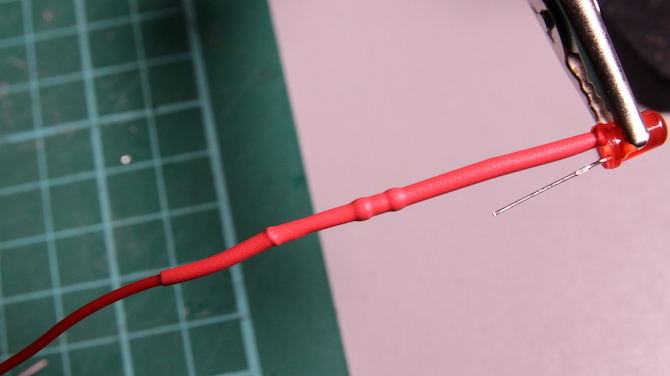

Συνδέστε το το κόκκινο από τις μπαταρίες στην αντίσταση. Μπορεί να είναι λίγο δύσκολο να κολλήσετε απευθείας στα σκέλη συνιστωσών. Βεβαιωθείτε ότι η άκρη του συγκολλητικού σιδήρου σας είναι ωραία και καθαρή. Μπορεί να βοηθήσει να αρχειοθετήσετε ελαφρώς τα σκέλη των εξαρτημάτων αν τα πράγματα είναι δύσκολα. Χρησιμοποιήστε ένα κομμάτι θερμικής συρρίκνωσης σωλήνωσης αρκετά μεγάλο χρονικό διάστημα για να καλύψετε ολόκληρη την αντίσταση, αλλά μην το θερμαίνετε μέχρι τώρα.

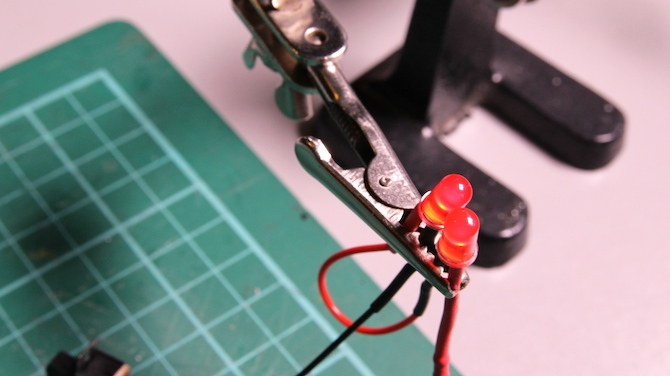

Τώρα κολλήστε το κάθοδος (σύντομο, αρνητικό πόδι) του LED στην άνοδο της επόμενης λυχνίας LED - ίσως θέλετε να χρησιμοποιήσετε ένα μικρό μήκος καλωδίου για μεγαλύτερη ευελιξία στη θέση όταν ολοκληρωθεί. Στη συνέχεια, κολλήστε ένα άλλο σύρμα στην κάθοδο του δεύτερου LED - αυτό θα πάει στο διακόπτη. Σιγουρευτείτε ότι κόβετε τη σωλήνωση συρρίκνωσης θερμότητας και τοποθετείτε την πάνω από τα καλώδια πριν συγκόλληση, αλλά μην το θερμαίνετε ακόμα.

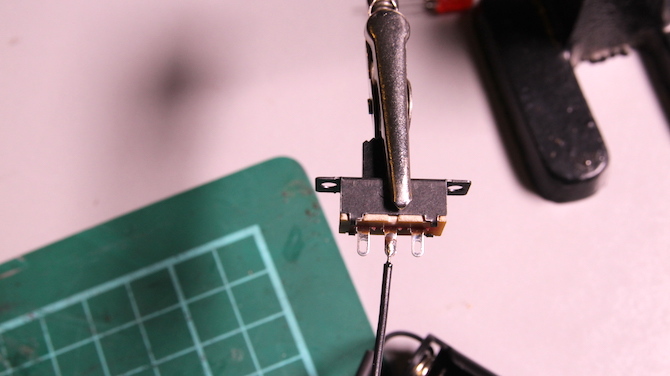

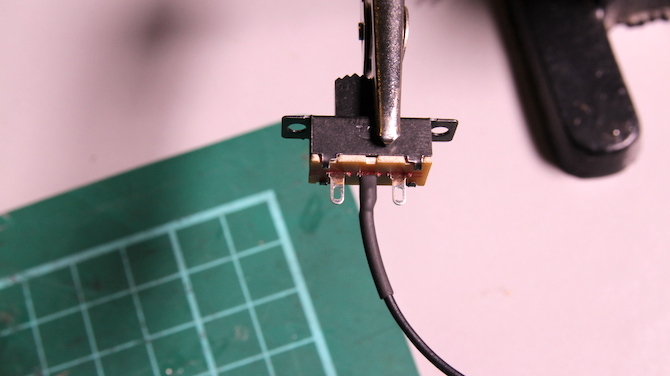

Τώρα κολλήστε αυτό το καλώδιο στο μέση σύνδεσμος του διακόπτη:

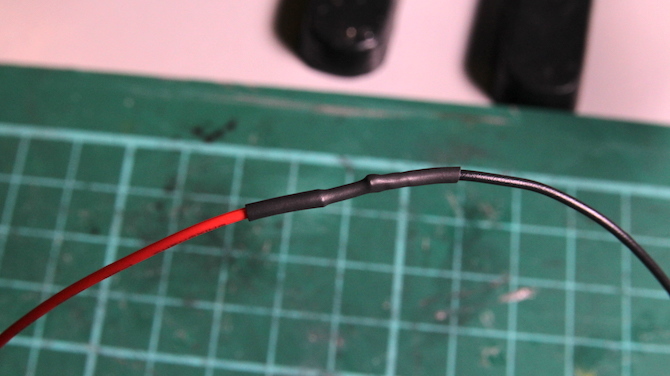

Μην ξεχνάτε τη σωλήνωση συρρίκνωσης θερμότητας!

Τέλος, συγκολλήστε το τελευταίο μαύρο σύρμα από τις μπαταρίες σε οποιοδήποτε εξωτερικό πόδι του διακόπτη - δεν έχει σημασία ποιο.

Δοκιμές

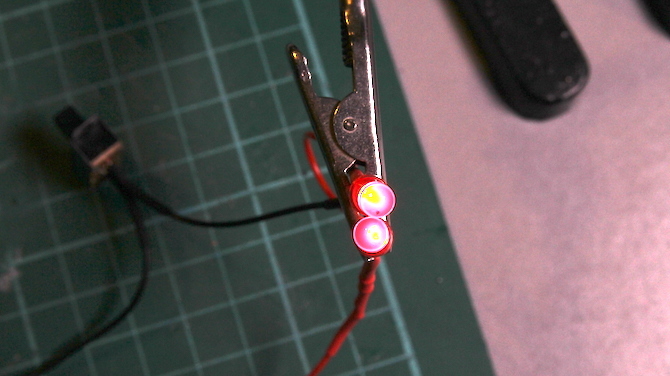

Τώρα προτού να θερμάνετε όλες τις σωληνώσεις συρρίκνωσης θερμότητας, τοποθετήστε τις μπαταρίες σας και ελέγξτε ότι όλα λειτουργούν. Ο διακόπτης θα πρέπει να ανάβει και να σβήνει τις λυχνίες LED και η ελαφριά περιστροφή και το σκίσιμο των εξαρτημάτων δεν θα πρέπει να προκαλέσουν διακοπή του κυκλώματος.

Εάν το κύκλωμα δεν λειτουργεί, μην ανησυχείτε! Υπάρχουν μερικά απλά βήματα αντιμετώπισης προβλημάτων που μπορείτε να δοκιμάσετε:

• Βεβαιωθείτε ότι οι μπαταρίες είναι πλήρως φορτισμένες.
• Ενεργοποιήστε το κύκλωμα.
• Ελέγξτε διπλά ότι όλες οι συνδέσεις είναι συγκολλημένες σωστά.
• Ελέγξτε διπλά το κύκλωμα είναι σωστά συνδεδεμένο.

Εάν όλα λειτουργούν, προχωρήστε και αφαιρέστε τις μπαταρίες και θερμαίνετε τη σωλήνωση συρρίκνωσης θερμότητας. Ένα στεγνωτήρα μαλλιών είναι εξαιρετικό για αυτό, αν και ένα συγκολλητικό σίδερο μπορεί να κάνει τη δουλειά με ένα τσίμπημα. Προσέξτε να χρησιμοποιήσετε ένα πιστόλι θερμού αέρα, η έντονη θερμότητα μπορεί να λιώσει τα πλαστικά εξαρτήματα.

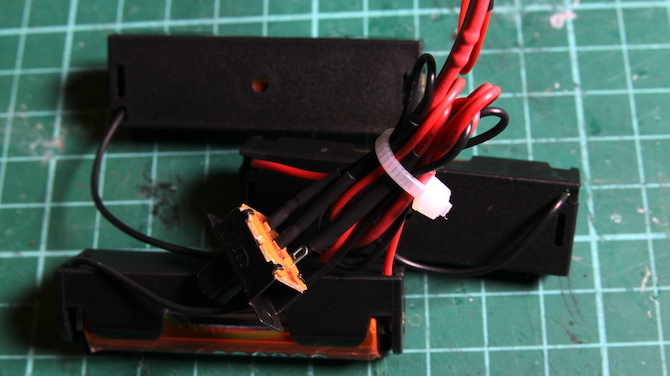

Μπορεί να θέλετε να συνδέσετε τα καλώδια με μια μικρή γραβάτα. Κάνετε αυτό με το κύκλωμα ενεργοποιημένο, για να μην σφίξετε υπερβολικά και ενδεχομένως να σπάσετε το κύκλωμα.

Τώρα το μόνο που έχει απομείνει είναι να το χωρέσει στο έργο σας. Εδώ είναι αυτό που μοιάζουν στο σκοτάδι - αρκετά δροσερό:

Η θερμή κόλλα λειτουργεί καλά για μια ισχυρή αλλά όχι μόνιμη στερέωση, αν και η ταινία θα μπορούσε να λειτουργήσει εξίσου καλά.

Τώρα που είστε ένα συγκολλητικό ninja, μπορείτε να προχωρήσετε σε πιο πολύπλοκα έργα, όπως αυτά Φόβες του Αρδουίνου 8 Amazing Halloween Frights μπορείτε να κάνετε με ένα ArduinoΗ ηλεκτρονική μάθηση με ένα Arduino είναι διασκεδαστική, αλλά η χρήση ενός για να τρομάξει η ζωή έξω από τα τέχνασμα ή τη θεραπεία των παιδιών είναι απλώς εντελώς παραδεισένια. Διαβάστε περισσότερα . Ρίξτε μια ματιά σε αυτά φοβερό ιδέες διακόσμησης σπιτιών 10 Techie Halloween διακοσμήσεις, Gadgets, και παιχνίδιαΜε την 31η Οκτωβρίου, παρακαλώ να παραγγείλετε μερικές διακοσμήσεις αποκριών και gadgets για να τρομάξετε τους φίλους και την οικογένειά σας. Έχουμε συγκεντρώσει μερικά από τα πιο ψυχρά εργαλεία γύρω - διαβάστε αν τολμάς! Διαβάστε περισσότερα , και βεβαιωθείτε ότι έχετε δει πώς να συγχρονίστε τα φώτα του σπιτιού και τη μουσική σας Πώς να συγχρονίσετε τα φώτα στο σπίτι και τη μουσική για αποκριέςΕίτε είστε φιλοξενούμενος ένα πάρτι σπίτι Απόκριες ή θέλετε το πιο cool στοιχειωμένο σπίτι στη γειτονιά, κάνοντας τα φώτα σας φλας στο χρόνο για τη μουσική και τα ηχητικά εφέ είναι απαραίτητη. Διαβάστε περισσότερα - είναι καταπληκτικό!

Έχετε κάνει κάτι μετά από αυτό το σεμινάριο; Θα ήθελα να ξέρω στα σχόλια παρακάτω!
